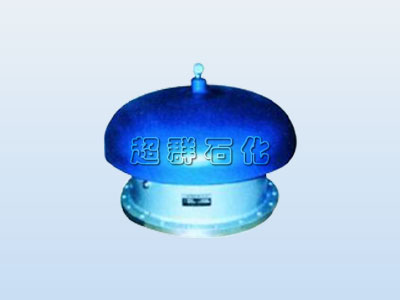

罐頂通氣管（TQG型）
時間：2012-11-30 11:30
主要用途：
罐頂通氣管裝于重質油罐頂部起呼吸作用。
技術參數：
| NO | 1 | 2 | 3 | 4 | 5 |
| 構件 Component | 殼體 Body | 密封件 Seal Material | 工作溫度（℃） Ambient Temperature | 操作壓力 Operating Pressure | 連接方式 Joint type |
| 材質 Material |
碳鋼 CS 不銹鋼 304 不銹鋼 316L |
石墨墊片 | ≤480℃ | 0.6～500MPa (150LB~600LB) | 法蘭連接 Flangejoint 對焊連接 ButtWelding joint |
法蘭標準：
GB、HG、SH、HGJ、JB、ANSL、JIS等標準。（用戶指定，請注明壓力等級）制造、檢測標準：按SY/T0525.4-93。
尺寸表：
| DN | 100 | 150 | 200 | 250 | 300 |
| L | 300 | 450 | 550 | 600 | 660 |
| H | 220 | 283 | 324 | 378 | 365 |
訂貨須知：
訂貨時請注明產品尺寸、操作壓力及材質。
當需要其他標準法蘭、材質或操作壓力時，請在訂貨時注明。
