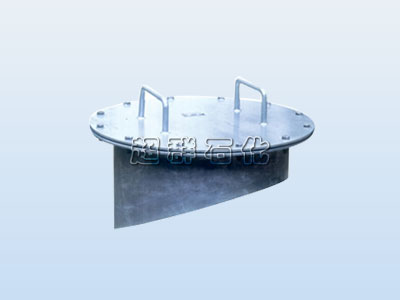

透光孔（TGK型）
時間：2012-11-30 11:47
主要用途：
透光孔裝于油罐頂部，供罐內通風和采光用。
技術參數：
| NO | 1 | 2 | 3 | 4 | 5 |
| 構件 Component | 殼體 Body | 密封件 Seal Material | 工作溫度（℃） Ambient Temperature | 操作壓力 Operating Pressure | 連接方式 Joint type |
| 材質 Material |
碳鋼 CS 不銹鋼 304 不銹鋼 316L |
石墨墊片 | ≤480℃ | 0.6～500MPa (150LB~600LB) | 法蘭連接 Flangejoint 對焊連接 ButtWelding joint |
法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。（用戶指定，請注明壓力等級） 制造、檢測標準：石油天然氣(SY) >SY/T 0525.5-1993標準進行制造和驗收。
尺寸表：
| 注：根據用戶要求可生產其它“非標”產品 | ||
| 規格 | 圖號 | 重量（Kg臺） |
| DN500-A | GTG-500A | 45 |
| DN500-B | GTG-500B | 48 |
| DN500-C | GTG-500C | 20 |
| DN500-D | GTG-500D | 26 |
訂貨須知：
1、訂貨時請注明產品尺寸、操作壓力及材質。
2、當需要其他標準法蘭、材質或操作壓力時，請在訂貨時注明。
